美式35kV可疏散毗连器与IEC系列切合E型套管的35kV E型可疏散毗连器一致 。

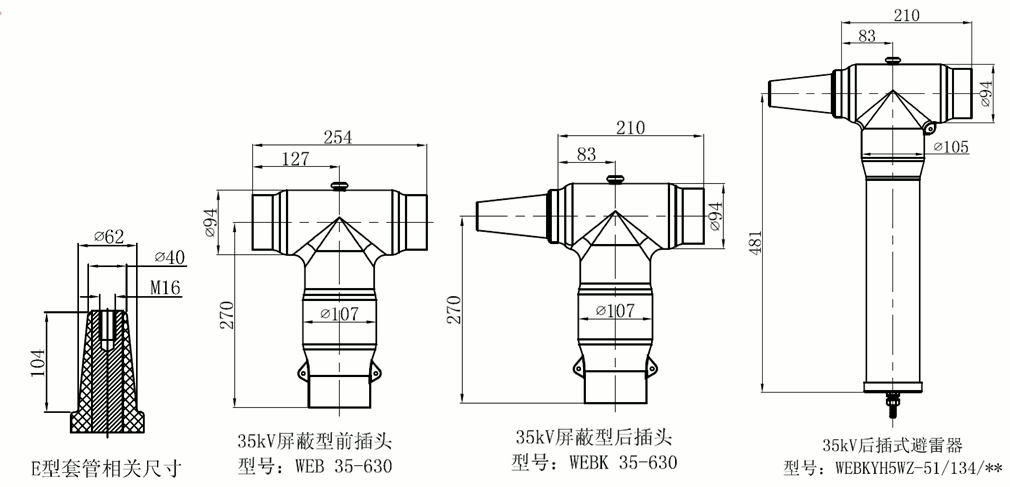

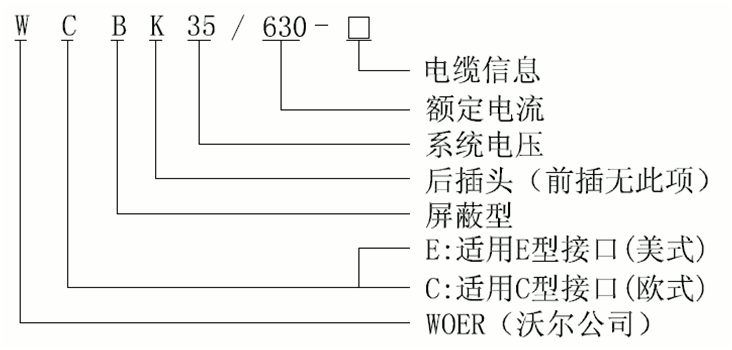

35kV 前插 ，型号：WEB 35/630 ；35kV后插 ，型号：WEBK 35/630 。产品一样平常多用于35kV电缆分支箱中 ，为电缆分支箱的套管与电缆之间提供全绝缘电气毗连 。
前插事情时用螺栓毗连在开关柜套管插座上 ；其尾部可直接用绝缘塞梗塞 ，也可扩展毗连后插式电缆插头或后插式避雷器 。
后插头和同系列的前插头或另外同系列的后插头毗连 ，提供扩展的电缆毗连回路（分支） ，它不可直接和套管毗连 。尾部可直接用绝缘塞堵住 ，也可扩展毗连另外一起同系列的后插电缆头或后插式避雷器 。
3、屏障型插头的内外屏设计 ，设计接纳仿真软件仿真优化 ，使得电场结构越发合理 ；外屏障层模塑成型 ，接地电阻小于5000Ω ，有用的使电缆头外外貌坚持零电位 ，确保维护操作人身清静 。
电气性能：
| 额定电压 | 35kV |
| 适用套管类型（前插） | IEEE 386 FIG13、E型 |
| 工频耐压(AC) | 117kV/5min |
| 局部放电 | 45kV,≤10pC |
| 攻击电压(正负极性各10 次) | 200kV |
| 屏障电阻 | ≤1000Ω |
| 适用电缆截面 | 25-500mm2 |
| 注：该产品知足GB/T 12706.4 要求 。 | |
| 序号 | 项目 | 单位 | 参数 | ||
| 1 | 产品型号 | - | YH5WZ-51/134 | YH5WZ-51/134 | YH5WZ-51/134 |
| 2 | 系统标称电压 | kV | 35 | 35 | 35 |
| 3 | 避雷器额定电压 | kV | 51 | 51 | 51 |
| 4 | 一连运行电压 | kV | 40.8 | 40.8 | 40.8 |
| 5 | 标称放电电流In | kA | 5 | 5 | 5 |
| 6 | 直流1mA参考电压 | kV | ≥73 | ≥73 | ≥73 |
| 7 | 0.75U1mA泄泄电流 | μA | ≤10 | ≤10 | ≤10 |
| 8 | 陡波攻击残压 | kV | ≤154 | ≤154 | ≤154 |
| 9 | 雷电攻击残压 | kV | ≤134 | ≤134 | ≤134 |
| 10 | 操作攻击残压 | kV | ≤114 | ≤114 | ≤114 |
| 11 | 局部放电 | pC | ≤10 | ≤10 | ≤10 |
| 12 | 2mS方波攻击电流耐受 | A | 400 | 600 | 800 |
| 13 | 大电流攻击耐受 | kA | 100 | 100 | 100 |
