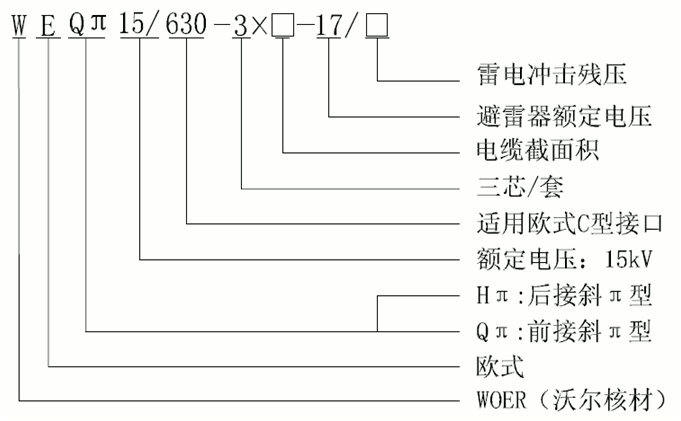

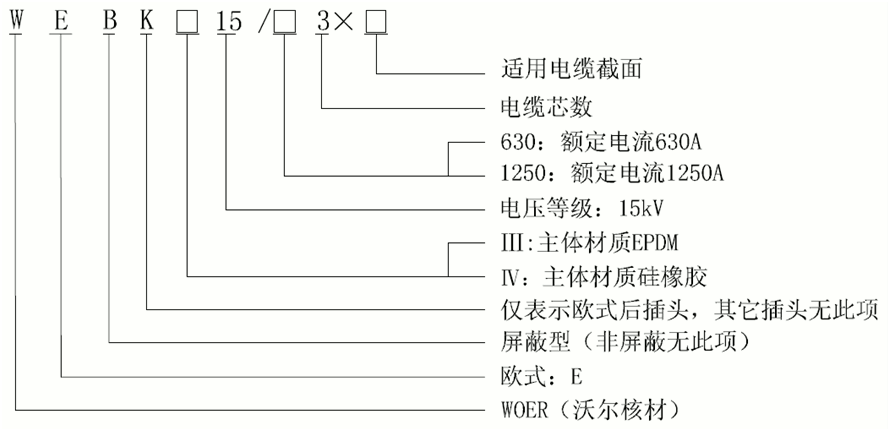

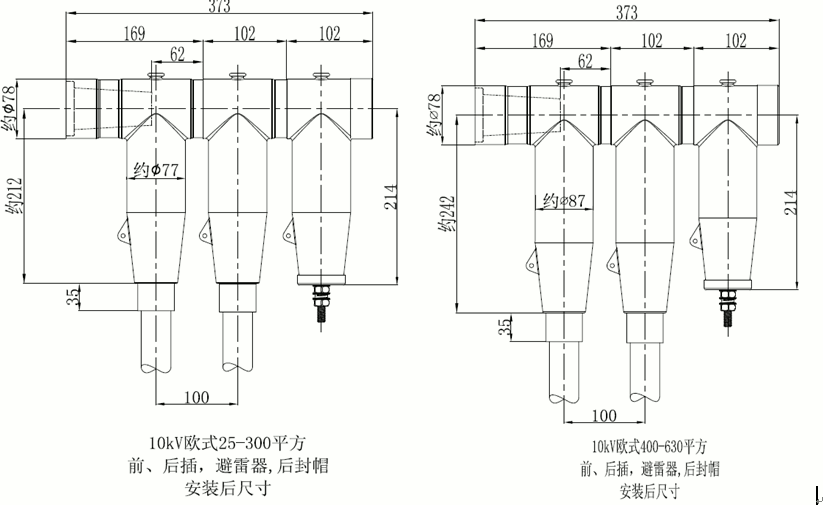

15kV欧式630/1250A非屏障型可疏散毗连器包括：15kV非屏障型欧式前插 ，15kV非屏障型欧式后插 ，WEQπ-15/630－3×□－17/45非屏障前接斜π避雷器 ，WEHπ-15/630－3×□－17/45非屏障后接斜π避雷器。
非屏障前插事情时用螺栓毗连在开关柜套管插座上；其尾部可直接用绝缘塞梗塞 ，也可扩展毗连非屏障后插式电缆插头、非屏障后插式避雷器、非屏障后接斜π避雷器。产品切合标准EN 50180 & 50181中C型套管设计。

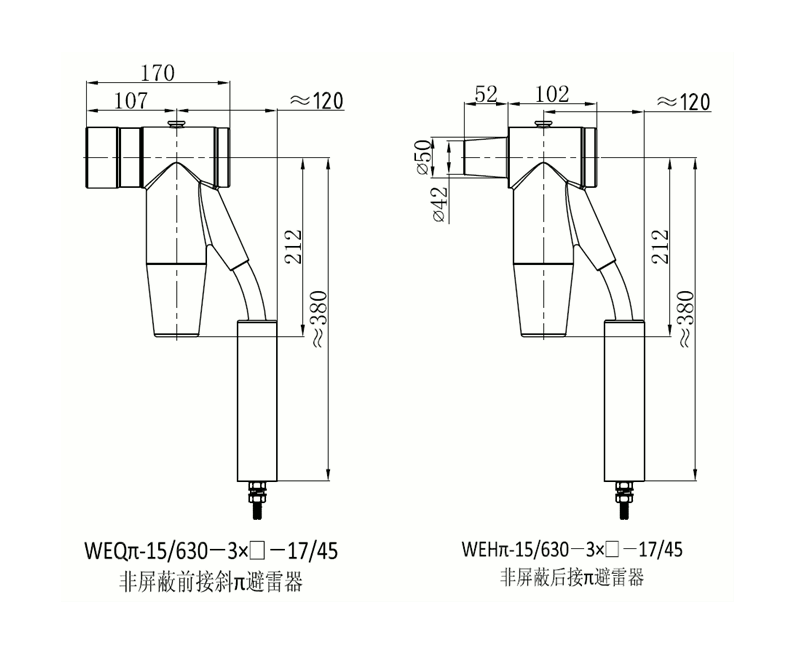

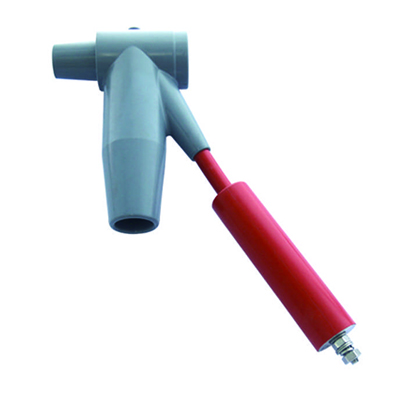

非屏障前接斜π避雷器事情时用螺栓毗连在开关柜套管插座上 ，尾部直接用绝缘塞梗塞 ，不可再扩展毗连。

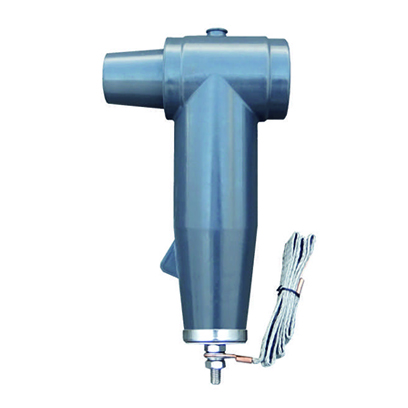

非屏障后插式电缆插头、非屏障后插式避雷器、非屏障后接斜π避雷器只能与非屏障前插毗连事情 ，不可与屏障型插头混用。
| 额定电压 | 15kV |
| 适用套管类型（前插） | C 型 |
| 工频耐压(AC) | 39kV/5min |
| 局部放电 | 15kV,≤10pC |
| 攻击电压(正负极性各10 次) | 95kV |
| 适用电缆截面 | 25-630mm2 |
| 注：该产品知足IEC 60502.4 及GB/T 12706.4 要求。 | |
| 序号 | 项目 | 单位 | 参数 | ||||||
|---|---|---|---|---|---|---|---|---|---|

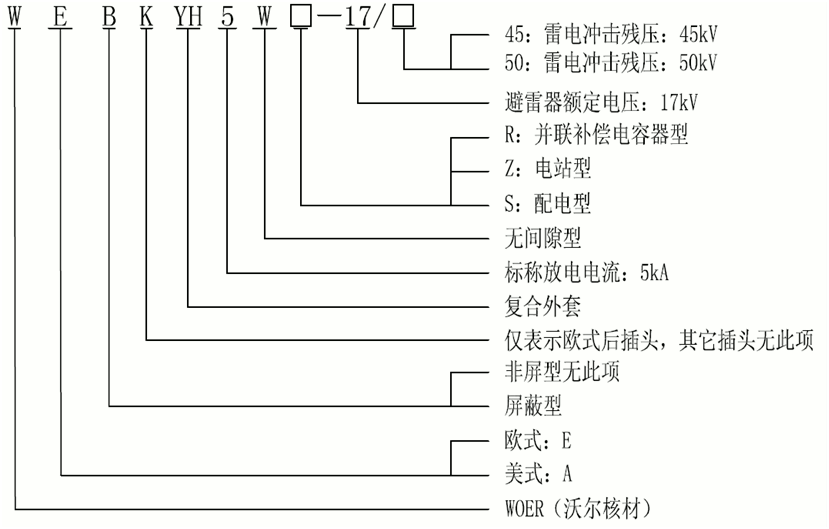

| 1 | 产品型号 | - | YH5WS-17/50 | YH5WZ-17/45 | HY5WZ-17/45 | YH5WR-17/45 | YH5WZ-10/27 | YH5WS-10/30 | YH5WS-13/36 |
| 2 | 系统标称电压 | kV | 10 | 10 | 10 | 10 | 6 | 6 | 10 |
| 3 | 避雷器额定电压 | kV | 17 | 17 | 17 | 17 | 10 | 10 | 13 |
| 4 | 一连运行电压 | kV | 13.6 | 13.6 | 13.6 | 13.6 | 8.0 | 8.0 | 10.4 |
| 5 | 标称放电电流In | kA | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 6 | 直流1mA参考电压 | kV | ≥25 | ≥24 | ≥24 | ≥24 | ≥14.4 | ≥15 | ≥19.3 |
| 7 | 0.75U1mA泄泄电流 | μA | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 |
| 8 | 陡波攻击残 | kV | ≤57.5 | ≤51.8 | ≤51.8 | ≤51.8 | ≤31 | ≤34.6 | ≤41.3 |
| 9 | 雷电攻击残压 | kV | ≤50 | ≤45 | ≤45 | ≤45 | ≤27 | ≤30 | ≤36 |
| 10 | 操作攻击残压 | kV | ≤42.5 | ≤35 | ≤38.3 | ≤38.3 | ≤23 | ≤25.6 | ≤30.7 |
| 11 | 14.3kV下局部放电 | pC | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 |
| 12 | 2mS方波攻击电流耐受 | A | 100 | 200 | 200 | 400 | 150 | 75 | 150 |
| 13 | 大电流攻击耐受 | kA | 65 | 65 | 80 | 65 | 65 | 65 | 65 |
